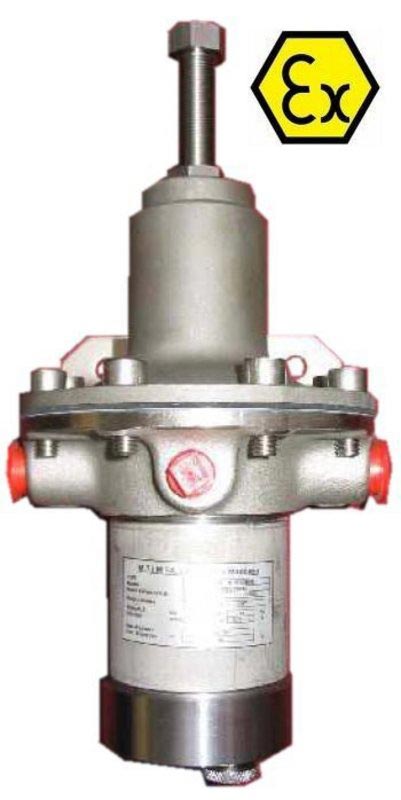

Comment choisir mon Filtres détendeurs E10022/03 ?

Facteurs à prendre en considération pour le choix d'un Filtres détendeurs.

Pour sélectionner correctement un Filtres détendeurs, nous devons prendre en considération les paramètres suivant :

• Pression aval à réguler
• Pression amont
• Plage de débit
• Performance d’étanchéité
• Fluide contrôlé
• Température du fluide
• Précision de réglage
• Dimension de tuyauterie
• Type de raccordement
• Spécification matière
• Type de mesure de pression
• Protection aux surpressions

Pour plus d'informations techniques, consulter notre page d'aide au choix et au dimensionnement d'un Filtres détendeurs industriel.

Installation d'un Filtres détendeurs E10022/03

• Les membranes élastomères peuvent être perméables à certains types de gaz, il est donc nécessaire de laisser les évents des boîtes à ressort libres pour permettre la ventilation.
• La ligne de prise de pression doit être d’un diamètre au moins égal au taraudage du corps de l’appareil. Si la ligne est longue, elle doit être d’un diamètre supérieur. La règle est d’utiliser le diamètre de tuyauterie supérieur tous les 6.1 mètres / 20 feet de ligne. Une ligne de prise de pression trop petite entraîne un temps de réponse plus long et peut provoquer une instabilité. 3/8’’ est le diamètre nominal minimal requis.
• Pour les déverseurs, la pression d’étanchéité est inférieure à la pression de début d’ouverture. Afin d’éviter les fuites, il faut que la pression d’étalonnage du déverseur soit bien supérieure à celle du detendeur.
• Les évents doivent être toujours pointés vers le bas pour éviter l’accumulation d’eau de condensation ou autres dans la boîte à ressort.
• Les lignes de prise de pression doivent être dans une zone de 10 fois le diamètre de tuyauterie par rapport aux perturbations (coude, réduction, vanne d’arrêt,...)
• Lors de l’installation de deux détendeurs en série, il faut s’assurer d’un volume suffisant entre les deux appareils pour garantir une régulation sans pompage du premier étage.
• Montage dans de multiples positions, y compris sur colonne montante et assemblage dans un endroit protégé

Avantages de cette gamme pour l'industrie

• Garantie de précision de la pression aval même en cas de fortes variations de la pression amont
• Débits élevés même en cas de faibles pressions amont
• Faible encombrement

Notre gamme de Filtres détendeurs E10022/03 pour air comprimé et gaz gaz Corps se présentant à l'état fluide, d'une grande élasticité, très compressible, expansible et occupant la totalité de l'espace du récipient qui le contient. Un gaz est un ensemble d'atomes ou de molécules très faiblemen... industriels non corrosifs couvre pratiquement tous les besoins industriels.

Nos produits sont compatible (selon référence) pour les liquides et gaz corrosifs ou non, gaz propres, vapeur : propane (C3H8), méthane (CH4), CO2, oxygène (O2), N2O, air, azote (N2), hydrogène (H2), argon (Ar), helium (He).

Merci de vérifier l'adéquation des valeurs avec vos besoins : la stabilité de la pression régulée est convenable lorsque le débit nominal demandé par l'installation se situe entre 20 et 80 % du débit maxi sous clapet.

• Sous dimensionné, l’appareil fonctionne grand ouvert et ne régule pas;
• Sur dimensionné, le clapet agit trop près du siège et l’on assiste à un phénomène de pompage.

Prévoir sur votre installation les dispositifs de sécurité nécessaires en préventions des risques liés à l’utilisation des gaz gaz Corps se présentant à l'état fluide, d'une grande élasticité, très compressible, expansible et occupant la totalité de l'espace du récipient qui le contient. Un gaz est un ensemble d'atomes ou de molécules très faiblemen... propres à votre installation, (filtres, soupapes, anti-retours, alarmes, détecteurs, etc…)

Pour plus d'informations techniques, consulter notre page d'aide pour savoir comment convertir des m3/h en Normo m3/h.
